KX系列同轴电缆50 Ω/75 Ω
应用
该射频电缆适用于高频数据传输（通信设备、雷达、仪表设备）和视频信号传输。
标准
符合MIL C17
IEC 60092-359
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

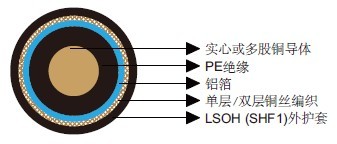

结构
导体：实心或多股CCS（裸铜包钢），BC（裸铜）。
绝缘：PE。
防火层：铝箔。
屏蔽：单层或双层编织。裸、镀锡或镀银铜。
外护套：LSOH（SHF1）。
电气特性
|
|
KX 3B |
KX 6A |
KX 8 |
特性阻抗 |
Ω |
50 |
75 |
75 |
电容 |
pF/m |
106 |
72 |
72 |
速率 |
% |
66 |
66 |
66 |
衰减 @200MHz |
dB/100m |
45 |
20 |
12 |
机械和热性能
固定安装弯曲半径：10×OD
温度范围：-30℃ ~ +60℃
尺寸和重量
50 Ω
| 订货代码 | 电缆类型 | 导体绞合 No.×mm |
导体直径 mm |
绝缘直径 mm |
标称外径 mm |
标称重量 |
| MLN-KX3B | KX 3B | 7×0.16 CCS | 0.48 | 1.50 | 2.55 | 10 |
75 Ω
| 订货代码 | 电缆类型 | 导体绞合 No.×mm |
导体直径 mm |
绝缘直径 mm |
标称外径 mm |
标称重量 |
| MLN-KX6A | KX 6A | 7×0.20 BC | 0.6 | 3.7 | 6.1 | 57 |
| MLN-KX8 | KX 8 | 7×0.40 BC | 1.2 | 7.25 | 10.3 | 145 |
