带中心加强件的室内光缆
应用
该光缆专为船舶特别是油轮上的数据传输而设计，用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合，适合固定安装在商业船只甲板上下不经常接触油、油脂和其他润滑油的位置。
标准
IEC 60092-350/351/352/353/359/370/376
IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

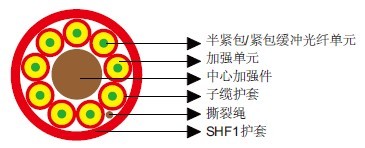

结构
光纤：半紧包缓冲或紧包缓冲。
增强单元：芳纶纱。
子缆护套：无卤阻燃材料。
中心加强件
外护套：SHF1。
光纤规格
|
G50/125 |
G62.5/125 |
E9/125 |
||||
几何/力学性能 |
|
|
|
||||
纤芯直径 |
μm |
50 ± 2.5 |
62.5 ± 3 |
|
|||
模场直径(@ 1310 nm) |
μm |
|
|
9.2 ± 0.4 |
|||
包层直径 |
μm |
125 ± 2 |
125 ± 1 |
125 ± 2 |
|||
涂覆层直径 |
μm |
245 ± 10 |
245 ± 5 |
245 ± 10 |
|||
纤芯不圆度 |
% |
< 5 |
< 5 |
|
|||
包层不圆度 |
% |
< 1 |
< 1 |
< 1 |
|||
纤芯/包层同心度误差 |
μm |
< 1.5 |
< 1.5 |
< 0.8 |
|||
涂层偏心 |
μm |
< 10 |
< 10 |
< 10 |
|||
屏蔽测试 |
|
≥100 kpsi |
≥100 kpsi |
≥100 kpsi |
|||
传输特性 |
|
OM2 |
OM1 |
OS1 |
|||
波长 |
nm |
850 |
1300 |
850 |
1300 |
1310 |
1550 |
最大衰减 |
dB/km |
2.7 |
0.8 |
3.2 |
0.9 |
0.36 |
0.22 |
最小带宽 |
MHz. km |
500 |
1000 |
250 |
600 |
|
|
有效折射率 |
|
1.483 |
1.478 |
1.497 |
1.493 |
1.4695 |
1.4701 |
数值孔径 |
|
0.200 ± 0.015 |
0.275 ± 0.015 |
|
|
||
最大色散系数 |
ps/nm.km |
|
|
|
|
3.5 |
18 |
零色散波长 |
nm |
|
|
|
|
|
1300 |
色散斜率 |
ps/nm2 .km |
|
|
|
|
|
≤0.092 |
截止波长（成缆） |
nm |
|
|
|
|
|
≤1250 |
偏振模色散 |
ps/km1/2 |
|
|
|
|
|
≤0.1 |
机械和热性能
固定安装弯曲半径：15×OD
温度范围：-5℃ ~ +70℃
尺寸和重量
| 订货代码 | 光纤数 | 标称外径 mm |
标称重量 kg/km |
| MLN-MTA-X-2-H-F-H-CD/VT-A | 2 | 7.5 | 45 |
| MLN-MTA-X-4-H-F-H-CD/VT-A | 4 | 7.5 | 50 |
| MLN-MTA-X-6-H-F-H-CD/VT-A | 6 | 9.0 | 75 |
| MLN-MTA-X-8-H-F-H-CD/VT-A | 8 | 11.0 | 110 |
| MLN-MTA-X-10-H-F-H-CD/VT-A | 10 | 13.0 | 160 |
| MLN-MTA-X-12-H-F-H-CD/VT-A | 12 | 14.5 | 182 |
| MLN-MTB-X-16-H-F-H-CD/VT-A | 16 | 14.0 | 160 |
| MLN-MTB-X-18-H-F-H-CD/VT-A | 18 | 14.5 | 175 |
| MLN-MTB-X-20-H-F-H-CD/VT-A | 20 | 16.0 | 225 |
| MLN-MTB-X-24-H-F-H-CD/VT-A | 24 | 17.5 | 245 |
| MLN-MTB-X-26-H-F-H-CD/VT-A | 26 | 18.0 | 260 |
注：X：光纤类型（0=含光纤和铜导线的电缆；4=50/125多模光纤（OM3）；5=50/125多模光纤（OM2）；6=50/125多模光纤（OM1）；7=G.656标准NZDS SM光纤；8=G.655标准NZDS SM光纤；9=G.652.D标准标准SM光纤）
