FRA 59 SW4



应用

FRA 59 SW4铁路应用GKW牵引同轴电缆适合铁路机车内外灵活安装。

标准

EN 45545-2标准

DIN 5510-2标准

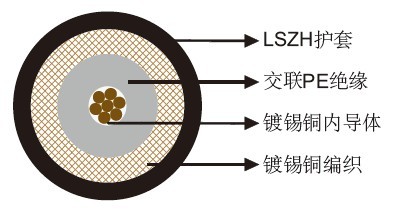

结构

内导体：镀锡铜。

绝缘：交联PE（PEX）。

外导体：镀锡铜编织。

护套：LSZH 弹性体

20℃时的电气特性

阻抗	Ω	75+/-3
标称电容	pF/m	67
最小绝缘电阻	MΩ.km	100000
内导体电阻	MΩ/km	58
外导体电阻	MΩ/km	16.1
衰减
@10MHz	dB/100m	3
@50MHz	dB/100m	8
@100MHz	dB/100m	12
@150MHz	dB/100m	15
@200MHz	dB/100m	18
@300MHz	dB/100m	23
@400MHz	dB/100m	27
@450MHz	dB/100m	29
@500MHz	dB/100m	31
@600MHz	dB/100m	35
@800MHz	dB/100m	42
@850MHz	dB/100m	44
@900MHz	dB/100m	46
@950MHz	dB/100m	47
@1000MHz	dB/100m	49
传播速度	%	66

机械和热性能

最小弯曲半径：30mm（静态）

温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.22	0.66	4.45	6.1	57
