FRA 400 SW4



应用

FRA 400 SW4 铁路应用GKW牵引电缆适合铁路机车内外灵活安装。

标准

EN 45545-2标准

DIN 5510-2标准

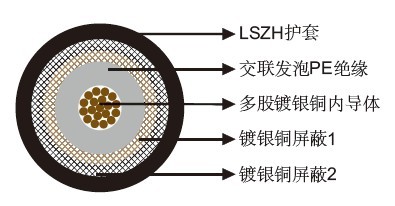

结构

内导体：多股镀银铜导体。

绝缘：交联发泡PE（SPEX）。

外导体（屏蔽1）：镀银铜。

外导体（屏蔽2）：镀银铜。

护套：LSZH 弹性体。

20℃时的电气特性

阻抗	Ω	50+/-2
标称电容	pF/m	94.5
最小绝缘电阻	MΩ.km	100000
内导体电阻	MΩ/km	29.45
外导体电阻	MΩ/km	7.6
衰减
@10MHz	dB/100m	5
@50MHz	dB/100m	11
@100MHz	dB/100m	16
@150MHz	dB/100m	20
@200MHz	dB/100m	23
@300MHz	dB/100m	29
@400MHz	dB/100m	34
@450MHz	dB/100m	36
@500MHz	dB/100m	38
@600MHz	dB/100m	42
@800MHz	dB/100m	50
@850MHz	dB/100m	51
@900MHz	dB/100m	53
@950MHz	dB/100m	55
@1000MHz	dB/100m	56
@1800MHz	dB/100m	79
@1900MHz	dB/100m	82
@2000MHz	dB/100m	84
@2400MHz	dB/100m	94
@3000MHz	dB/100m	107
@4000MHz	dB/100m	128
@5000MHz @6000MHz	dB/100m dB/100m	147
		165
传播速度	%	70.7

机械和热性能

最小弯曲半径：25mm（静态）

温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
19/0.2	1.0	4.24	5.0	60
