FRA 316 SW4



应用

FRA 316 SW4 铁路应用GKW牵引电缆适合铁路机车内外灵活安装。

标准

EN 45545-2标准

DIN 5510-2标准

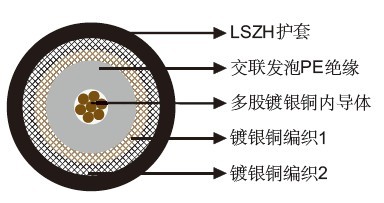

结构

内导体：多股镀银铜导体。

绝缘：交联发泡PE（SPEX）。

外导体（屏蔽1）：镀银铜。

外导体（屏蔽2）：镀银铜。

护套：LSZH 弹性体。

20℃时的电气特性

阻抗	Ω	50+/-2
标称电容	pF/m	94.5
最小绝缘电阻	MΩ.km	100000
内导体电阻	MΩ/km	29.9
外导体电阻	MΩ/km	7.5
衰减
@10MHz	dB/100m	7
@50MHz	dB/100m	17
@100MHz	dB/100m	24
@150MHz	dB/100m	30
@200MHz	dB/100m	35
@300MHz	dB/100m	44
@400MHz	dB/100m	52
@450MHz	dB/100m	56
@500MHz	dB/100m	59
@600MHz	dB/100m	66
@800MHz	dB/100m	78
@850MHz	dB/100m	81
@900MHz	dB/100m	83
@950MHz	dB/100m	86
@1000MHz	dB/100m	89
@1800MHz	dB/100m	127
@1900MHz	dB/100m	131
@2000MHz	dB/100m	135
@2400MHz	dB/100m	152
@3000MHz	dB/100m	175
@4000MHz	dB/100m	211
@5000MHz	dB/100m	245
@6000MHz	dB/100m	277
传播速度	%	70.7

机械和热性能

最小弯曲半径：5mm（静态）

温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.18	0.54	2.5	3.16	21
