FRA 3002 SW4



应用

EN 45545-2标准FRA 3002 SW4铁路应用GKW牵引电缆适合铁路机车内外灵活安装

标准

EN 45545-2标准

DIN 5510-2标准

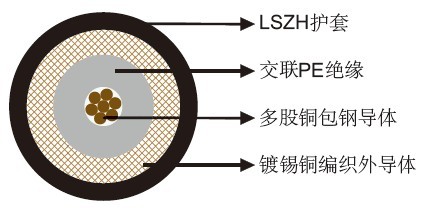

结构

内导体：多股铜包钢。

绝缘：交联PE（PEX）。

外导体：镀锡铜编织。

护套：LSZH 弹性体。

20℃时的电气特性

阻抗	Ω	75+/-3
标称电容	pF/m	67
最小绝缘电阻	MΩ.km	100000
内导体电阻	MΩ/km	236
衰减
@10MHz	dB/100m	6
@50MHz	dB/100m	14
@100MHz	dB/100m	20
@150MHz	dB/100m	25
@200MHz	dB/100m	29
@300MHz	dB/100m	36
@400MHz	dB/100m	42
@450MHz	dB/100m	45
@500MHz	dB/100m	47
@600MHz	dB/100m	52
@800MHz	dB/100m	62
@850MHz	dB/100m	64
@900MHz	dB/100m	66
@950MHz	dB/100m	68
@1000MHz	dB/100m	70
传播速度	%	66

机械和热性能

最小弯曲半径：25mm（静态）

温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.14	0.42	2.9	3.7	21
