FRA 179 SW4



应用

FRA 179 SW4电缆适合铁路机车内外灵活安装。

标准

EN 45545-2标准

DIN 5510-2标准

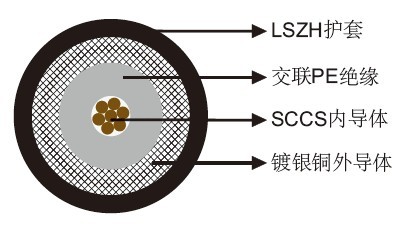

结构

内导体：多股镀银铜包钢。

绝缘：交联发泡PE（SPEX）。

外导体：镀银铜。

护套：LSZH 弹性体。

20℃时的电气特性

阻抗	Ω	75+/-3
标称电容	pF/m	60
最小绝缘电阻	MΩ.km	100000
内导体电阻	MΩ/km	800.5
外导体电阻	MΩ/km	27.9
衰减
@50MHz	dB/100m	16
@100MHz	dB/100m	24
@150MHz	dB/100m	30
@200MHz	dB/100m	34
@250MHz	dB/100m	39
@300MHz	dB/100m	43
@350MHz	dB/100m	47
@400MHz	dB/100m	51
@450MHz	dB/100m	54
@500MHz	dB/100m	57
@550MHz	dB/100m	61
@600MHz	dB/100m	64
@650MHz	dB/100m	67
@700MHz	dB/100m	70
@750MHz	dB/100m	72
@800MHz	dB/100m	75
@850MHz	dB/100m	78
传播速度	%	69.8

机械和热性能

最小弯曲半径：5mm（静态）

温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.1	0.305	2.13	2.54	11.1
