FRA 213D SW4



应用

EN 45545-2标准FRA 213D SW4 铁路应用GKW牵引电缆适合铁路机车内外灵活安装。

标准

EN 45545-2标准

DIN 5510-2标准

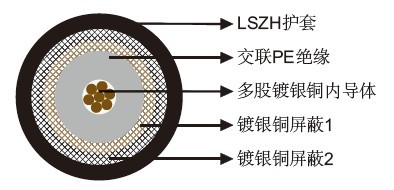

结构

内导体：多股镀银铜导体。

绝缘：交联PE（PEX）。

外导体（屏蔽1）：镀银铜。

外导体（屏蔽2）：镀银铜。

护套：LSZH 弹性体。

20℃时的电气特性

阻抗	Ω	50+/-2
标称电容	pF/m	101
最小绝缘电阻	MΩ.km	100000
内导体电阻	MΩ/km	5.8
外导体电阻	MΩ/km	4.43
衰减
@10MHz	dB/100m	2
@50MHz	dB/100m	5
@100MHz	dB/100m	8
@150MHz	dB/100m	10
@200MHz	dB/100m	12
@300MHz	dB/100m	15
@400MHz	dB/100m	17
@450MHz	dB/100m	19
@500MHz	dB/100m	20
@600MHz	dB/100m	22
@800MHz	dB/100m	27
@850MHz	dB/100m	28
@900MHz	dB/100m	29
@950MHz	dB/100m	30
@1000MHz	dB/100m	31
@1800MHz	dB/100m	45
@1900MHz	dB/100m	47
@2000MHz	dB/100m	49
@2400MHz	dB/100m	55
@3000MHz	dB/100m	64
@4000MHz	dB/100m	79
@5000MHz	dB/100m	93
@6000MHz	dB/100m	106
传播速度	%	66

机械和热性能

最小弯曲半径：50mm（静态）

温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.75	2.25	8.7	10.8	202
