FRA 213 URM SW4
应用
FRA 213 URM SW4铁路牵引电缆适合铁路机车内外灵活安装。
标准
EN 45545-2标准
DIN 5510-2标准

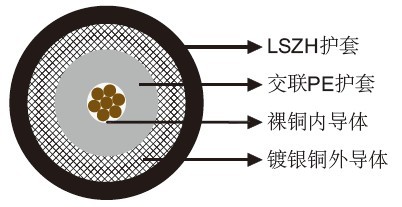

结构
内导体：裸铜导体。
绝缘：交联PE（PEX）。
外导体：镀银铜丝编织。
护套：LSZH 弹性体。
20℃时的电气特性
阻抗 |
Ω |
50+/-2 |
|---|---|---|
标称电容 |
pF/m |
101 |
最小绝缘电阻 |
MΩ.km |
100000 |
内导体电阻 |
MΩ/km |
5.74 |
外导体电阻 |
MΩ/km |
3.7 |
衰减 |
||
@10MHz |
dB/100m |
2 |
@50MHz |
dB/100m |
4 |
@100MHz |
dB/100m |
6 |
@150MHz |
dB/100m |
8 |
@200MHz |
dB/100m |
9 |
@300MHz |
dB/100m |
12 |
@400MHz |
dB/100m |
14 |
@450MHz |
dB/100m |
15 |
@500MHz |
dB/100m |
16 |
@600MHz |
dB/100m |
18 |
@800MHz |
dB/100m |
22 |
@850MHz |
dB/100m |
23 |
@900MHz |
dB/100m |
24 |
@950MHz |
dB/100m |
25 |
@1000MHz |
dB/100m |
26 |
@1800MHz |
dB/100m |
40 |
@1900MHz |
dB/100m |
41 |
@2000MHz |
dB/100m |
43 |
传播速度 |
% |
66 |
机械和热性能
最小弯曲半径：50mm（静态）
温度范围：-40℃～ +105℃
尺寸和重量
导体结构 No/mm |
标称内导体直径 |
标称外导体直径 |
标称外径 |
标称重量 |
|---|---|---|---|---|
7/0.75 |
2.25 |
8.15 |
10.3 |
161 |
