百通等效电缆

多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9855

应用

多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9855由对绞线绞合成缆，外层为铝箔总屏蔽加铜丝编织总屏蔽。该电缆适合EIA RS

232和CAD/CAM应用，用作计算机电缆。

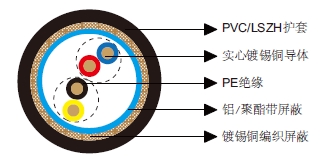

结构

导体：镀锡铜丝。

绝缘：PE。

总屏蔽1：铝/聚酯带。

总屏蔽2：镀锡铜编织，覆盖率58%。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：红&蓝，黑&黄。

电气和机械性能

AWG		22
导体结构		实心
UL类型		2582
最大导体电阻	Ω/km	54.8
电压	V	150
标称电容 导体之间	pF/m	51
标称电容 导体与屏蔽之间	pF/m	90
弯曲半径		10x外径
工作温度	℃	-20~60

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119855V	2	0.4	0.813	6.9
BE119855H	2	0.4	0.813	6.9
