多对分屏蔽电缆-百通等效电缆9776

应用

多对分屏蔽电缆-百通等效电缆9776由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根20AWG的多股镀锡铜排流线。适合用作计算

机电缆。

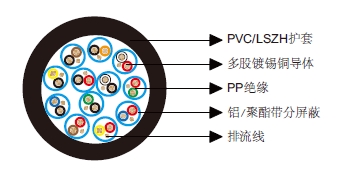

结构

导体：镀锡铜丝。

绝缘：PP。

分屏蔽：铝/聚酯带。

排流线：镀锡铜。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑&红，黑&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙，红&白，红&绿，红&蓝，红&黄，红&棕。

电气和机械性能

AWG		18
导体结构		19x0.254
UL类型		2919
最大导体电阻	Ω/km	21
电压	V	30
标称电容导体之间	pF/m	98
标称电容导体与屏蔽之间	pF/m	180
弯曲半径		10x外径
工作温度	℃	-20~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119776V	12	0.4	1.22	18.6
BE119776H	12	0.4	1.22	18.6
