多芯总屏蔽电缆-百通等效电缆9534

应用

多芯总屏蔽电缆-百通等效电缆9534由单芯绝缘线绞合成缆，外层包裹铝箔/聚酯带，含排流线。适合RS232应用，作为音频，控制和仪表

电缆。

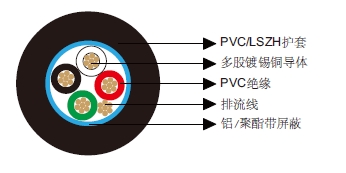

结构

导体：镀锡铜丝。

绝缘：PVC。

总屏蔽：铝/聚酯带。

排流线：多股镀锡铜，7x0.20。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑，白，红，绿。

电气和机械性能

AWG		24
导体结构		7x0.20
UL 类型		2464
最大导体电阻	Ω/km	85
电压	V	300
标称电容导体之间	pF/m	108
标称电容导体与屏蔽之间	pF/m	213
弯曲半径		10xOverall Diameter
工作温度	℃	-30~80

尺寸

订购代码	芯数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119534V	4	0.25	0.81	4.7
BE119534H	4	0.25	0.81	4.7
