多芯总屏蔽电缆-百通等效电缆8729

应用

多芯总屏蔽电缆-百通等效电缆8729由单芯绝缘线绞合成缆，外层包裹铝箔/聚酯带，含排流线。适合作为音频、控制和仪表电缆使用。

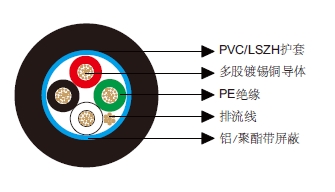

结构

导体：镀锡铜丝。

绝缘：PE。

总屏蔽：铝/聚酯带。

排流线：镀锡铜包钢。

护 套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑，红，绿，透明。

电气和机械性能

AWG		22
导体结构		19x0.16
UL 类型		2094
最大导体电阻	Ω/km	54.8
电压	V	300
标称电容导体之间	pF/m	72
标称电容导体与屏蔽之间	pF/m	138
弯曲半径		10x外径
工作温度	℃	-40~75

尺寸

订购代码	芯数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118729V	4	0.41	1.30	6.5
BE118729H	4	0.41	1.30	6.5
