多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8307

应用

多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8307由对绞线绞合成缆，外层为铝箔总屏蔽加铜丝编织总屏蔽。适用于RS-232和

CAD/CAM应用，用作计算机电缆。

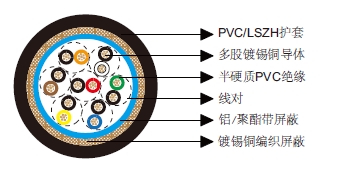

结构

导体：镀锡铜丝。

绝缘：半硬质PVC。

总屏蔽1：铝/聚酯带。

总屏蔽2：镀锡铜编织，覆盖率65%。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑&红，黑&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙。

电气和机械性能

AWG		22
导体结构		7x0.254
UL类型		2464
最大导体电阻	Ω/km	54.8
电压	V	300
标称电容 导体之间	pF/m	115
标称电容 导体与屏蔽之间	pF/m	207
弯曲半径		10x外径
工作温度	℃	-30~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118307V	7	0.25	0.81	8.8
BE118307H	7	0.25	0.81	8.8
