FIREGUARD系列PVC阻燃电缆

PVC阻燃数据缆

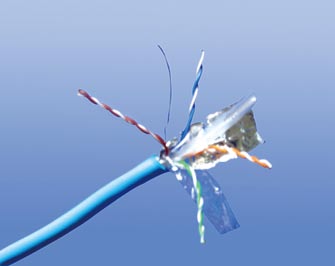

CAT6 PVC阻燃数据缆
FGD-CAT6 U/UTP4P23
FGD-CAT6 F/UTP4P23
FGD-CAT6 SF/FTP4P23

应用
六类线缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织
装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。
标准
标准适应 EN50173
防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代
额定电压
60V
线缆结构

导体	23AWG 实心裸铜
绝缘	HDPE
绞和	两个导体绝缘绞和成对。
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。
CAT6 F/UTP	此款线缆为铝箔总屏蔽带排流线。
CAT6 SF/UTP	此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。

物理性能和热性能

温度范围	-30°C ~ +75°C
最小弯曲半径安装(移动状态)	8 x 总外径
最小弯曲半径操作温度 (固定状态)	4 x 总外径

电气性能

AWG		23
标称导体外径	MM	0.56/0.57/0.58
最大直流阻抗@20°C	Ω/100M	9.38
最大直流不平衡阻抗	%	3
最大直交互电容	PF/M	5.8
最大不平衡电容	PF/100M	30
特性阻抗@1-100MHZ	Ω	100+/-15
最大传播延时差异	NS/100M	18

传输性能

FREQ	最大衰减	最小近端串扰	最小近端串扰功率和	最小远端串扰	最小等效远端串扰功率和	最小回波损耗
MHZ	DB/100M	DB	DB	DB/100M	DB/100M	DB
0.772	1.8	76.0	74.	70.0	67.0	—
1	2.0	74.3	72.3	67.8	64.8	20.0
4	3.8	65.3	63.3	55.7	52.7	23.0
8	5.3	60.8	58.8	49.7	46.7	24.5
10	6.0	59.3	57.3	47.8	44.8	25.0
16	7.6	56.3	54.3	43.7	40.7	25.0
20	8.5	54.8	52.8	41.7	38.7	25.0
25	9.5	53.3	51.3	39.8	36.8	24.3
31.25	10.7	51.9	49.9	37.9	34.9	23.6
62.5	15.4	47.4	45.4	31.8	28.8	21.5
100	19.8	44.3	42.3	27.8	24.8	20.1
155	25.2	41.5	39.5	23.9	20.9	18.8
200	29.0	39.8	37.8	21.7	18.7	18.0
250	32.8	38.3	36.3	19.8	16.8	17.3

结构参数

订货信息	导体外径	外径 OVER 绝缘	PAIRS	屏蔽	总外径
	MM	MM			MM
FGD-Cat6 U/UTP	0.56/0.57	1.02	4	无	6.0
FGD-Cat6 F/UTP	0.57/0.58	1.02	4	总铝箔屏蔽	6.3
FGD-Cat6 SF/UTP	0.57/0.58	1.02	4	总铝箔屏蔽 & 铜网编织	6.6
