FIREGUARD系列PVC阻燃电缆
PVC阻燃电力缆 & 控制缆
600/1000V XLPE绝缘, PVC护套, 屏蔽电力缆 (3C+3E)

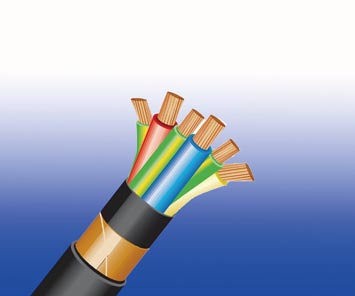

FGD300 1RCV-R (CU/XLPE/CUTO/PVC 600/1000V Class 2)
应用
IEC 60502-1标准600/1000V XLPE绝缘 PVC护套系列屏蔽线缆是特别设计来满足广泛的需求的变速驱动器并大大减少电磁噪音干扰,
特别是在变速传动(VSD)应用程序和在生产时固定导体之间的干扰。做为电力电缆减少电容，保持一个平衡状态，包括接地线和铜带屏蔽
之间。屏蔽相邻导体的电导率1/10, 这个范围的变速转动线缆有效抑制辐射并进行了射频排放。
标准
标准适应 IEC 60502-1
防火性能
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
600/1000V
线缆结构
| 导体 | 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2 |
| 绝缘 | 交联聚乙烯复合物 |
| 屏蔽 | 铜带 |
| 外护套 | 热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
色谱
| 绝缘颜色 | 红色, 黄色, 蓝色, 黄/绿(X3) |
外护套 |
黑色或定制 |
护套颜色：黑色或根据客户要求
物理性能和热性能
| 工作温度范围 | 最大90°C对于XLPE |
|
短路过载温度可达250°C(5s) |
最小弯曲半径 |
10 x 总外径 |
结构参数
| 导体 | FGD300 1RCV-R | |||||
| 芯数/截面积 | 股数/单丝直径 | 接地线规格 | 标称绝缘厚度 | 标称护套厚度 | 标称总外径 | 大约重量 |
| MM² | NO./MM | MM² | MM | MM | MM | KG/KM |
| 3×1.5 | 7/0.53 | 4.5(3×1.5) | 0.7 | 1.8 | 13.6 | 325 |
| 3×2.5 | 7/0.67 | 4.5(3×1.5) | 0.7 | 1.8 | 14.8 | 380 |
| 3×4 | 7/0.85 | 4.5(3×1.5) | 0.7 | 1.8 | 15.8 | 440 |
| 3×6 | 7/1.04 | 7.5(3×2.5) | 0.7 | 1.8 | 16.9 | 550 |
| 3×10 | 7/1.35 | 12(3×4) | 0.7 | 1.8 | 18.6 | 750 |
| 3×16 | 7/1.70 | 18(3×6) | 0.7 | 1.8 | 20.8 | 1000 |
| 3×25 | 7/2.14 | 30(3×10) | 0.9 | 1.8 | 24.0 | 1470 |
| 3×35 | 7/2.52 | 30(3×10) | 0.9 | 1.8 | 25.6 | 1890 |
| 3×50 | 19/1.78 | 30(3×10) | 1.0 | 1.9 | 31.1 | 2300 |
| 3×70 | 19/2.14 | 48(3×16) | 1.1 | 2.0 | 34.6 | 3200 |
| 3×95 | 19/2.52 | 48(3×16) | 1.1 | 2.2 | 39.3 | 4200 |
| 3×120 | 37/2.03 | 75(3×25) | 1.2 | 2.3 | 44.0 | 5400 |
| 3×150 | 37/2.25 | 75(3×25) | 1.4 | 2.5 | 49.0 | 6400 |
| 3×185 | 37/2.52 | 105(3×35) | 1.6 | 2.6 | 54.0 | 7900 |
| 3×240 | 61/2.25 | 150(3×50) | 1.7 | 2.8 | 61.0 | 10200 |
| 3×300 | 61/2.52 | 150(3×50) | 1.8 | 3.0 | 67.0 | 12300 |
电气性能
| 导体操作温度 | 90°C |
| 周围环境 | 30°C |
载流容量 (Amp)
| 导体截面积 | 参考方法4（附在热绝缘墙上的导管上） | 参考方法3（附在线槽或者墙上等的导管上） | 参考方法1(直接用夹子夹住） | 参考方法11（在一个 有孔径的电缆匣中，垂直或者水平） |
参考方法12 | ||||||
| 水平隔开 | 垂直隔开 | 三相分开 | |||||||||
| 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 | 3根或 者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流3根电缆三相交流电 | 2根电缆单相交流或者直流3根电缆三相交流电 | 3根电缆三相分开3相交流电 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| MM² | A | A | A | A | A | A | A | A | A | A | A |
| 1.5 | 18 | 17 | 22 | 19 | 25 | 23 | - | - | - | - | - |
| 2.5 | 24 | 23 | 30 | 26 | 34 | 31 | - | - | - | - | - |
| 4 | 33 | 30 | 40 | 35 | 46 | 41 | - | - | - | - | - |
| 6 | 43 | 39 | 51 | 45 | 59 | 54 | - | - | - | - | - |
| 10 | 58 | 53 | 71 | 63 | 81 | 74 | - | - | - | - | - |
| 16 | 76 | 70 | 95 | 85 | 109 | 99 | - | - | - | - | - |
| 25 | 100 | 91 | 126 | 111 | 143 | 130 | 158 | 140 | 183 | 163 | 138 |
| 35 | 125 | 111 | 156 | 138 | 176 | 161 | 195 | 176 | 226 | 203 | 171 |
| 50 | 149 | 135 | 189 | 168 | 228 | 209 | 293 | 215 | 274 | 246 | 209 |
| 70 | 189 | 170 | 240 | 214 | 293 | 268 | 308 | 279 | 351 | 318 | 270 |
| 95 | 228 | 205 | 290 | 259 | 355 | 326 | 375 | 341 | 426 | 389 | 330 |
| 120 | 263 | 235 | 336 | 299 | 413 | 379 | 436 | 398 | 495 | 453 | 385 |
| 150 | 300 | 270 | 375 | 328 | 476 | 436 | 505 | 461 | 570 | 524 | 445 |
| 185 | 341 | 306 | 426 | 370 | 545 | 500 | 579 | 530 | 651 | 600 | 511 |
| 240 | 400 | 358 | 500 | 433 | 644 | 590 | 686 | 630 | 769 | 711 | 606 |
| 300 | 459 | 410 | 573 | 493 | 743 | 681 | 794 | 730 | 886 | 824 | 701 |
电压降（A/M）
| 导体截面积 | 2根电缆直流电 | 2根电线单相交流电 | 3或4根电缆单相交流电 | |||||||||||||
| 参考方法3和4（附在墙上的导管上等） | 参考方法1和11（直接用线夹夹 住或者置于电缆槽中） | 参考方法3和4（附在墙上的导管上等） | 参考方法1，11,12（三相分开） | 参考方法1,11（水平相邻分开）） | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||||||
| MM² | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M | ||||||||||
| 1.5 | 31 | 31 | 27 | 27 | 27 | 27 | ||||||||||
| 2.5 | 19 | 19 | 16 | 16 | 16 | 16 | ||||||||||
| 4 | 33 | 12 | 10 | 10 | 10 | 10 | ||||||||||
| 6 | 7.8 | 7.9 | 6.8 | 6.8 | 6.8 | 6.8 | ||||||||||
| 10 | 4.7 | 4.7 | 4.7 | 4 | 4 | 4 | ||||||||||
| 16 | 2.9 | 2.9 | 2.9 | 2.5 | 2.5 | 2.5 | ||||||||||
| r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | ||
| 25 | 1.85 | 1.85 | 0.31 | 1.90 | 1.85 | 0.190 | 1.85 | 1.60 | 0.27 | 1.65 | 1.600 | 0.165 | 1.600 | 1.600 | 0.190 | 1.600 |
| 35 | 1.35 | 1.35 | 0.29 | 1.35 | 1.35 | 0.180 | 1.35 | 1.15 | 0.25 | 1.15 | 1.150 | 0.155 | 1.50 | 1.150 | 0.180 | 1.150 |
| 50 | 0.99 | 1.00 | 0.29 | 1.05 | 0.99 | 0.180 | 1.00 | 0.87 | 0.25 | 0.90 | 0.860 | 0.155 | 0.870 | 0.860 | 0.180 | 0.870 |
| 70 | 0.68 | 0.70 | 0.28 | 0.75 | 0.68 | 0.175 | 0.71 | 0.60 | 0.24 | 0.65 | 0.590 | 0.150 | 0.610 | 0.590 | 0.175 | 0.620 |
| 95 | 0.49 | 0.51 | 0.27 | 0.58 | 0.49 | 0.170 | 0.52 | 0.44 | 0.23 | 0.50 | 0.430 | 0.145 | 0.450 | 0.430 | 0.170 | 0.460 |
| 120 | 0.39 | 0.41 | 0.26 | 0.48 | 0.39 | 0.165 | 0.43 | 0.35 | 0.23 | 0.42 | 0.340 | 0.140 | 0.370 | 0.340 | 0.165 | 0.380 |
| 150 | 0.32 | 0.33 | 0.26 | 0.43 | 0.32 | 0.165 | 0.36 | 0.29 | 0.23 | 0.37 | 0.280 | 0.140 | 0.310 | 0.280 | 0.165 | 0.320 |
| 185 | 0.25 | 0.27 | 0.26 | 0.37 | 0.26 | 0.165 | 0.30 | 0.23 | 0.23 | 0.32 | 0.220 | 0.140 | 0.260 | 0.220 | 0.165 | 0.280 |
| 240 | 0.19 | 0.21 | 0.26 | 0.33 | 0.20 | 0.160 | 0.25 | 0.185 | 0.22 | 0.29 | 0.170 | 0.140 | 0.220 | 0.170 | 0.165 | 0.240 |
| 300 | 0.155 | 0.175 | 0.25 | 0.31 | 0.16 | 0.160 | 0.22 | 0.150 | 0.22 | 0.27 | 0.140 | 0.140 | 0.195 | 0.135 | 0.160 | 0.210 |
注:
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
