组合电缆
1xRG59 + 2x1x2x22AWG数据电缆，钢丝编织铠装低烟无卤护套组合电缆
结构
1x75Ohm RG59 同轴电缆
| 导体 | 0.58mm实心铜导体 |
绝缘 |
聚乙烯（PE）. 厚度1.56mm |
屏蔽 |
铜丝编织. 覆盖率≥ 85% |
护套 |
低烟无卤护套. 标称外径6.2mm |
护套颜色 |
黑色 |
2对22AWG数据电缆
| 导体 | 7/0.254mm多股镀锡铜 |
绝缘 |
聚氯乙烯（PVC）. 厚度0.4mm |
绝缘颜色 |
黑色和白色 |
屏蔽 |
铝塑复合带 |
排流线 |
7/0.2mm多股镀锡铜排流线 |
护套 |
低烟无卤护套. 标称外径4.8mm. |
护套颜色 |
黑色 |

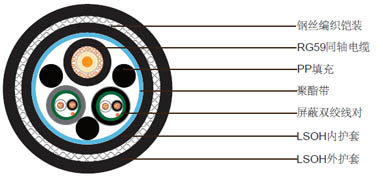

成缆构成
| 填充 | PP (位于同轴电缆周围) |
|
绕包带 |
聚酯带 |
|
内护套 |
黑色低烟无卤（LSZH）, 厚度0.8mm |
|
铠装 |
钢丝编织, |
覆盖率95% |
外护套 |
LSZH, 厚度1.5mm, 标称外径18.5mm |
|
护套颜色 |
黑色 |
|
电气性能和物理性能 @20°C
同轴电缆
| 阻抗 | 75±3Ohm (@1MHz) |
最大衰减 |
8.2dB/100m @50MHz |
数据线缆
| 标称导体电阻@20°C | 48.4 Ohm/km |
防火性能
| 火焰传播 | IEC60332 |
烟密度 |
IEC61034-1/2 |
无卤 |
IEC60754-1/2 |
