军用电缆
MIL-W-81822-6
应用与描述:
单芯挤压薄壁聚四氟乙烯(PTFE) 绝缘 MIL-W-81822/6 电缆用于计算机背板,此类电线是实心应用在背板的线圈上使用。

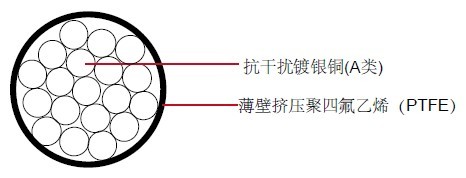

结构:
导体:
A类: 抗干扰镀银铜
B类: 镀银无氧铜
C类: 镀银高强度铜合金
绝缘:薄壁挤压聚四氟乙烯(PTFE)
特性:
额定温度:200ºC
额定电压:300 volts
SAE AS81822/6
颜色编码:MIIL-STD-104
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 绝缘直径 (最小) | 绝缘直径 (最大) | 最大电阻 @ 20°C OHMS/ MFT | 重量 LBS/MFT | |||
|
|
in | mm | in | mm | in | mm |
|
|
Type A | |||||||||
20 | Solid | 0.0320 | 0.813 | 0.0540 | 1.370 | 0.0580 | 1.470 | 10.40 | 5.0 |
22 | Solid | 0.0253 | 0.643 | 0.0460 | 1.170 | 0.050 | 1.270 | 16.80 | 3.4 |
24 | Solid | 0.0201 | 0.511 | 0.0400 | 1.020 | 0.0440 | 1.120 | 26.50 | 2.4 |
26 | Solid | 0.0159 | 0.40 | 0.0290 | 0.737 | 0.0330 | 0.838 | 42.70 | 1.4 |
28 | Solid | 0.0126 | 0.320 | 0.0240 | 0.610 | 0.0280 | 0.711 | 68.00 | 1.0 |
30 | Solid | 0.0100 | 0.254 | 0.0210 | 0.533 | 0.0270 | 0.610 | 108.00 | 0.7 |
Type B | |||||||||
20 | Solid | 0.0320 | 0.813 | 0.0540 | 1.370 | 0.0580 | 1.470 | 10.40 | 5.0 |
22 | Solid | 0.0253 | 0.643 | 0.0460 | 1.170 | 0.0500 | 1.270 | 16.80 | 3.4 |
24 | Solid | 0.0201 | 0.511 | 0.0400 | 1.020 | 0.0440 | 1.120 | 26.50 | 2.4 |
26 | Solid | 0.0159 | 0.404 | 0.0290 | 0.737 | 0.0330 | 0.838 | 42.70 | 1.4 |
28 | Solid | 0.0126 | 0.320 | 0.0240 | 0.610 | 0.0280 | 0.711 | 68.00 | 1.0 |
30 | Solid | 0.0100 | 0.254 | 0.0210 | 0.533 | 0.0240 | 0.610 | 108.00 | 0.7 |
Type C | |||||||||
20 | Solid | 0.0320 | 0.813 | 0.0540 | 1.370 | 0.0580 | 1.470 | 12.20 | 5.0 |
22 | Solid | 0.0253 | 0.643 | 0.0460 | 1.170 | 0.0500 | 1.270 | 19.70 | 3.4 |
24 | Solid | 0.0201 | 0.511 | 0.0400 | 1.020 | 0.0440 | 1.120 | 31.00 | 2.4 |
26 | Solid | 0.0159 | 0.404 | 0.0290 | 0.737 | 0.0330 | 0.838 | 50.40 | 1.4 |
28 | Solid | 0.0126 | 0.320 | 0.0240 | 0.610 | 0.0280 | 0.711 | 79.40 | 1.0 |
30 | Solid | 0.0100 | 0.254 | 0.0210 | 0.533 | 0.0240 | 0.610 | 126.00 | 0.7 |
