军用电缆
MIL-W-81822-6
应用与描述:
单芯挤压聚四氟乙烯(ETFE)绝缘 MIL-W-81822/13 电缆应用于航空航天和其他应用程序,具有重量轻,机械韧性好等特点,ETFE 绝缘材料具有优秀的抗辐射及抗化学品腐蚀等特性。
结构:

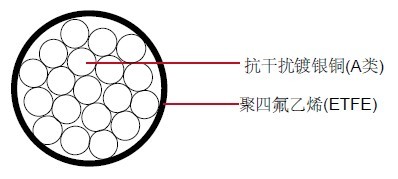

导体:
A类: 抗干扰镀银铜
B类: 镀银无氧铜
C类: 镀银高强度铜合金
绝缘:聚四氟乙烯(ETFE)
特性:
额定温度:-55°C 到 150°C
额定电压:300 volts
SAE AS81822/13
颜色编码:MIIL-STD-104
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 绝缘直径 (最小) | 绝缘直径 (最大) | 最大电阻 @ 20°C OHMS/ MFT | 重量 LBS/MFT | |||
in | mm | in | mm | in | mm | ||||
Type A | |||||||||
20 | Solid | 0.0320 | 0.813 | 0.0440 | 1.120 | 0.0480 | 1.220 | 10.40 | 4.1 |
22 | Solid | 0.0253 | 0.643 | 0.0370 | 0.940 | 0.0410 | 1.040 | 16.80 | 2.5 |
24 | Solid | 0.0201 | 0.511 | 0.0325 | 0.826 | 0.0355 | 0.902 | 26.50 | 1.7 |
24 | Solid | 0.0201 | 0.511 | 0.0285 | 0.724 | 0.0315 | 0.800 | 26.50 | 1.7 |
26 | Solid | 0.0159 | 0.404 | 0.0280 | 0.711 | 0.031 | 0.787 | 42.70 | 1.1 |
26 | Solid | 0.0159 | 0.404 | 0.0245 | 0.622 | 0.0275 | 0.699 | 42.70 | 1.1 |
28 | Solid | 0.0126 | 0.320 | 0.0250 | 0.635 | 0.0280 | 0.711 | 68.00 | 0.8 |
28 | Solid | 0.0126 | 0.320 | 0.0215 | 0.546 | 0.0245 | 0.622 | 68.00 | 0.8 |
30 | Solid | 0.0100 | 0.254 | 0.0185 | 0.470 | 0.0205 | 0.521 | 108.0 | 0.5 |
Type B | |||||||||
20 | Solid | 0.0320 | 0.813 | 0.0440 | 1.120 | 0.0480 | 1.220 | 10.40 | 3.6 |
22 | Solid | 0.0253 | 0.643 | 0.0370 | 0.940 | 0.0410 | 1.040 | 16.80 | 2.5 |
24 | Solid | 0.0201 | 0.511 | 0.0325 | 0.826 | 0.0355 | 0.902 | 26.50 | 1.7 |
24 | Solid | 0.0201 | 0.511 | 0.028 | 0.724 | 0.0315 | 0.800 | 26.50 | 1.7 |
26 | Solid | 0.0159 | 0.404 | 0.0280 | 0.711 | 0.0310 | 0.787 | 42.70 | 1.1 |
26 | Soli | 0.0159 | 0.404 | 0.0245 | 0.622 | 0.0275 | 0.699 | 42.70 | 1.1 |
28 | Solid | 0.0126 | 0.320 | 0.0250 | 0.635 | 0.0280 | 0.711 | 68.00 | 0.8 |
28 | Solid | 0.0126 | 0.320 | 0.0215 | 0.546 | 0.0245 | 0.622 | 68.00 | 0.8 |
30 | Solid | 0.0100 | 0.254 | 0.0185 | 0.470 | 0.0205 | 0.521 | 108.00 | 0.5 |
Type C | |||||||||
20 | Solid | 0.0320 | 0.813 | 0.0440 | 1.120 | 0.0480 | 1.220 | 12.20 | 4.1 |
22 | Solid | 0.0253 | 0.643 | 0.0370 | 0.940 | 0.0410 | 1.040 | 19.70 | 2.5 |
24 | Solid | 0.0201 | 0.511 | 0.0325 | 0.826 | 0.0355 | 0.902 | 31.00 | 1.7 |
24 | Solid | 0.0201 | 0.511 | 0.0285 | 0.724 | 0.0315 | 0.800 | 31.00 | 1.6 |
26 | Solid | 0.0159 | 0.404 | 0.0280 | 0.711 | 0.0310 | 0.787 | 50.40 | 1.1 |
26 | Solid | 0.0159 | 0.404 | 0.0245 | 0.622 | 0.0275 | 0.699 | 50.40 | 1.1 |
28 | Solid | 0.0126 | 0.320 | 0.0250 | 0.635 | 0.0280 | 0.711 | 76.40 | 0.8 |
28 | Solid | 0.0126 | 0.320 | 0.0215 | 0.546 | 0.0245 | 0.622 | 79.40 | 0.8 |
30 | Solid | 0.0100 | 0.254 | 0.0185 | 0.470 | 0.0205 | 0.521 | 126.00 | 0.5 |
