MIL-W-81044
应用与描述:
美军标特种MIL-W-81044线缆广泛应用于航空、航天、舰船、军用车辆,导弹及其他电子产品等工业领域。该系列双层导线具有重量轻,耐低高温等性能,适合于高密度布线,具有优良的耐直通性,耐磨,耐冷,及抗常见的化学品腐蚀。

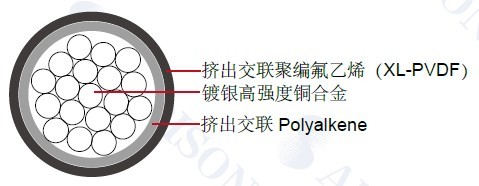

结构:
导体:镀银高强度铜合金
绝缘:挤出交联 Polyalkene
护套:挤出交联聚编氟乙烯(XL-PVDF)
绝缘材料的厚度:34 mil ( 0.9 mm) 到 39 mil ( 1.0mm)
特性:
额定温度:150°C
额定电压:600 volts
MIL-W-81044/7
SAE AS81044
10 种基本颜色
尺寸和重量:
AWG | 导体绞合 | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||
In | Mm | In | Mm | |||
26 | 19/38 | 0.051 | 1.295 | 0.055 | 1.397 | 2.20 |
24 | 19/36 | 0.055 | 1.397 | 0.059 | 1.499 | 3.00 |
22 | 19/34 | 0.066 | 1.676 | 0.072 | 1.829 | 4.30 |
20 | 19/32 | 0.075 | 1.905 | 0.081 | 2.057 | 6.10 |
