MIL-W-81044
应用与描述:
美军标特种MIL-W-81044线缆广泛应用于航空、航天、舰船、军用车辆,导弹及其他电子产品等工业领域。该系列双层导线具有重量轻,耐低高温等性能,适合于高密度布线,具有优良的耐直通性,耐磨,耐冷,及抗常见的化学品腐蚀。

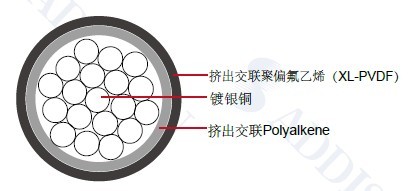

结构:
导体:镀银铜
绝缘:挤出交联Polyalkene
护套:挤出交联聚偏氟乙烯(XL-PVDF)
绝缘材料的厚度:15 mil ( 0.4 mm) 到 19 mil ( 0.5mm)
特性:
额定温度:150°C
额定电压:600 volts
MIL-W-81044/11
SAE AS81044
10 种基本颜色
尺寸和重量:
AWG | 导体绞合 | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||
In | Mm | In | Mm | |||
30 | 7/38 | 0.025 | 0.635 | 0.029 | 0.737 | 0.71 |
28 | 7/36 | 0.028 | 0.711 | 0.032 | 0.813 | 0.91 |
26 | 19/38 | 0.032 | 0.813 | 0.036 | 0.914 | 1.30 |
24 | 19/36 | 0.038 | 0.965 | 0.042 | 1.067 | 2.00 |
22 | 19/34 | 0.045 | 1.143 | 0.049 | 1.245 | 2.90 |
20 | 19/32 | 0.053 | 1.346 | 0.057 | 1.448 | 4.40 |
18 | 19/30 | 0.063 | 1.600 | 0.067 | 1.702 | 6.80 |
16 | 19/29 | 0.069 | 1.753 | 0.075 | 1.905 | 8.50 |
14 | 29/27 | 0.085 | 2.159 | 0.093 | 2.362 | 13.40 |
12 | 37/28 | 0.104 | 2.642 | 0.112 | 2.845 | 20.70 |
