军用电缆
MIL-W-76B-type-LW
应用与描述:
单芯聚氯乙烯绝缘(PVC) 绝缘MIL-W-76B MW 类电缆应用于电气及电子设备的内部布线,它具有阻燃和耐臭氧,耐化学品腐蚀,抗油及溶剂等特性。

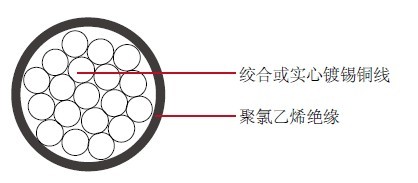

结构:
导体:绞合或实心镀锡铜
绝缘:挤压聚氯乙烯绝缘(PVC)
特性;
额定温度:-40ºC 到 +80ºC
额定电压:1000 volts
尺寸和重量:
AWG | 导体绞合 | 绝缘厚度 | 成缆外径 | 重量 LBS/MFT | ||
in | mm | in | mm | |||
24 | 7x32 | 0.016 | 0.406 | 0.058 | 1.473 | 2.7 |
24 | Solid | 0.016 | 0.406 | 0.054 | 1.372 | 2.5 |
22 | 7x30 | 0.016 | 0.406 | 0.064 | 1.626 | 3.7 |
22 | Solid | 0.016 | 0.406 | 0.059 | 1.499 | 3.4 |
20 | 10x30 | 0.016 | 0.406 | 0.070 | 1.778 | 5.3 |
20 | Solid | 0.016 | 0.406 | 0.066 | 1.676 | 4.6 |
18 | 16x30 | 0.016 | 0.406 | 0.080 | 2.032 | 8.1 |
18 | Solid | 0.016 | 0.406 | 0.074 | 1.880 | 6.7 |
16 | 26x30 | 0.016 | 0.406 | 0.092 | 2.337 | 10 |
16 | solid | 0.016 | 0.406 | 0.083 | 2.108 | 9.9 |
14 | 19x27 | 0.016 | 0.406 | 0.083 | 2.108 | 14.9 |
12 | 19x25 | 0.016 | 0.406 | 0.106 | 2.692 | 22.8 |
