军用电缆
MIL-W-76B-type-HW
应用与描述:
单芯聚氯乙烯(PVC) 绝缘 MIL-W-76B HW 类电缆应用于电气及电子设备的内部布线,它具有阻燃和耐臭氧,耐化学品腐蚀,防潮,抗水,油酸及溶剂,真菌等特性。

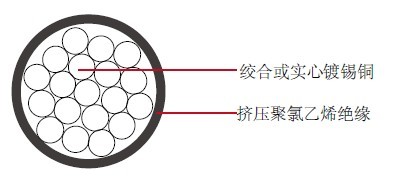

结构:
导体:绞合镀锡铜
绝缘:聚氯乙烯绝缘(PVC)
特性:
额定温度:-55ºC 到 +90ºC
额定电压:
2500 Volt 有效值 - 22AWG 到 16AWG
600 Volt 有效值 - 14AWG
尺寸和重量:
AWG | 导体绞合 | 绝缘厚度 | 成缆外径 | 重量 LBS/MFT | ||
in | mm | in | mm | |||
22 | 7/30 | 0.030 | 0.762 | 0.092 | 2.337 | 6.0 |
20 | 10/30 | 0.037 | 0.940 | 0.099 | 2.515 | 7.6 |
18 | 16/30 | 0.045 | 1.143 | 0.107 | 2.718 | 10.3 |
16 | 19/29 | 0.059 | 1.499 | 0.120 | 3.048 | 12.9 |
14 | 19/27 | 0.073 | 1.854 | 0.163 | 4.140 | 22.1 |
12 | 19/25 | 0.092 | 2.337 | 0.182 | 4.623 | 32.1 |
10 | 37/26 | 0.115 | 2.921 | 0.205 | 5.207 | 43.6 |
8 | 133/29 | 0.166 | 4.216 | 0.258 | 6.553 | 74.8 |
6 | 133/27 | 0.210 | 5.334 | 0.300 | 7.620 | 101.3 |
