军用电缆
MIL-W-5086-1
应用和描述:
单芯的聚氯乙烯(PVC)绝缘 MIL-W-5086/1 航空电线应用于电气及电子应用,本线缆提供了优良的耐潮湿,燃料,液压油,和其他常见的工业溶剂。具有耐化学品腐蚀,抗冲击,耐磨损等特点。

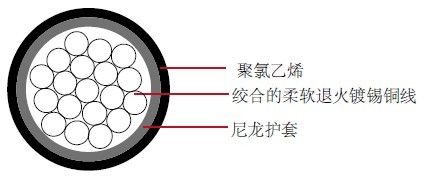

结构:
导体:绞合的柔软退火镀锡铜线
绝缘:聚氯乙烯(PVC)
护套:尼龙护套
特性:
额定温度:105°C
额定电压:600 volts
美军标线 MIL-SPEC
颜色编码:10 种基本颜色(黑,棕,红,橙,黄,绿,蓝,紫,灰,白)
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 成缆外径 | 重量 LBS/MFT | ||
in | mm | in | mm | |||
22 | 19/34 | 0.032 | 0.813 | 0.068 | 1.727 | 4 |
20 | 19/32 | 0.041 | 1.041 | 0.078 | 1.981 | 6 |
18 | 19/30 | 0.051 | 1.295 | 0.088 | 2.235 | 8.3 |
16 | 19/29 | 0.059 | 1.499 | 0.098 | 2.489 | 10.3 |
14 | 19/27 | 0.072 | 1.829 | 0.117 | 2.972 | 15.7 |
12 | 37/28 | 0.093 | 2.362 | 0.137 | 3.48 | 23.7 |
10 | 37/26 | 0.112 | 2.845 | 0.159 | 4.039 | 35 |
