MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/87绝缘为氟聚合物/聚酰亚胺带的线缆用于军事及航空航天等领域,该系列导线耐磨、不热缩和卓越的机械韧性等特点。

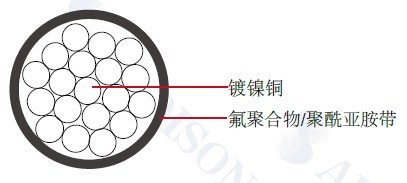

结构:
导体:镀镍铜
绝缘:氟聚合物/聚酰亚胺带
绝缘材料的厚度:尺寸从 10 到 26 - 16 mil ( 0.5 mm) 尺寸从 6 到 8 - 22 mil ( 0.6 mm) 尺寸从 4 - 25 mil
( 0.6 mm) 尺寸从 2 到 4/0 - 25 mil ( 0.6 mm)
特性:
额定温度:260°C
额定电压:600 volts
MIL-Spec Wire 美军标线
SAE AS22759/87
颜色编码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
26 | 19/38 | 0.018 | 0.445 | 0.020 | 0.518 | 0.033 | 0.838 | 0.037 | 0.940 | 1.55 |
24 | 19/36 | 0.023 | 0.572 | 0.024 | 0.620 | 0.038 | 0.965 | 0.042 | 1.067 | 2.15 |
22 | 19/34 | 0.029 | 0.724 | 0.031 | 0.798 | 0.043 | 1.092 | 0.047 | 1.194 | 3.00 |
20 | 19/32 | 0.037 | 0.927 | 0.039 | 1.001 | 0.051 | 1.295 | 0.055 | 1.397 | 4.55 |
18 | 19/30 | 0.046 | 1.156 | 0.049 | 1.255 | 0.061 | 1.549 | 0.065 | 1.651 | 6.70 |
16 | 19/29 | 0.052 | 1.308 | 0.055 | 1.407 | 0.068 | 1.727 | 0.073 | 1.854 | 8.60 |
14 | 19/27 | 0.065 | 1.638 | 0.069 | 1.763 | 0.081 | 2.057 | 0.086 | 2.184 | 12.95 |
12 | 37/28 | 0.084 | 2.121 | 0.089 | 2.271 | 0.100 | 2.540 | 0.105 | 2.667 | 20.10 |
10 | 37/26 | 0.106 | 2.692 | 0.112 | 2.845 | 0.122 | 3.099 | 0.127 | 3.226 | 31.40 |
8 | 133/29 | 0.158 | 4.013 | 0.169 | 4.293 | 0.18 | 4.572 | 0.188 | 4.775 | 57.60 |
6 | 133/27 | 0.198 | 5.029 | 0.212 | 5.385 | 0.219 | 5.563 | 0.229 | 5.817 | 88.30 |
4 | 133/25 | 0.250 | 6.350 | 0.268 | 6.807 | 0.276 | 7.010 | 0.288 | 7.315 | 143.00 |
2 | 665/30 | 0.320 | 8.128 | 0.340 | 8.636 | 0.344 | 8.738 | 0.364 | 9.246 | 222.00 |
|
817/30 | 0.366 | 9.296 | 0.380 | 9.652 | 0.388 | 9.855 | 0.408 | 10.363 | 289.00 |
1/0 | 1045/30 | 0.395 | 10.033 | 0.425 | 10.795 | 0.420 | 10.668 | 0.450 | 11.430 | 345.00 |
2/0 | 1330/30 | 0.440 | 11.176 | 0.476 | 12.090 | 0.475 | 12.065 | 0.505 | 12.827 | 432.00 |
3/0 | 1665/30 | 0.500 | 12.70 | 0.540 | 13.716 | 0.530 | 13.462 | 0.560 | 14.224 | 542.00 |
4/0 | 2109/30 | 0.565 | 14.351 | 0.605 | 15.367 | 0.590 | 14.986 | 0.630 | 16.002 | 681.00 |
