军用电缆
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/85绝缘为氟聚合物/聚酰亚胺带编织为加处理的芳族聚酰胺编织外层的线缆用于军事及航空航天等领域,该系列导线耐磨、不热缩和卓越的机械韧性等特点。

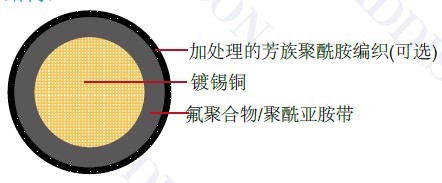

结构:
导体:镀锡铜
绝缘:氟聚合物/聚酰亚胺带
绝缘材料厚度:尺寸从 2 到 1 - 40 mil ( 1.0 mm) 尺寸从 1/0 到 4/0 - 50 mil ( 1.3 mm)
编织:加处理的芳族聚酰胺编织(可选)
特性:
额定温度:150°C
额定电压:600 volts
MIL-Spec Wire 美军标线
SAE AS22759/85
颜色编吗:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
In | mm | In | mm | In | mm | In | mm | |||
2 | 665/30 | 0.320 | 8.128 | 0.340 | 8.636 | 0.360 | 9.144 | 0.380 | 9.652 | 227 |
1 | 817/30 | 0.366 | 9.296 | 0.380 | 9.652 | 0.400 | 10.160 | 0.420 | 10.668 | 295 |
1/0 | 1045/30 | 0.395 | 10.033 | 0.425 | 10.795 | 0.442 | 11.227 | 0.462 | 11.735 | 351 |
2/0 | 1330/30 | 0.440 | 11.176 | 0.475 | 12.065 | 0.498 | 12.649 | 0.528 | 13.411 | 432 |
3/0 | 1665/30 | 0.500 | 12.700 | 0.540 | 13.716 | 0.554 | 14.072 | 0.584 | 14.834 | 542 |
4/0 | 2109/30 | 0.565 | 14.351 | 0.605 | 15.367 | 0.615 | 15.621 | 0.655 | 16.637 | 689 |
