军用电缆

MIL-W-22759

应用与描述：
单芯美军标MIL-W-22759/82绝缘为氟聚合物/聚酰亚胺带的线缆用于军事及航空航天等领域，该系列导线重量轻、不热缩和卓越的机械韧性等特点。

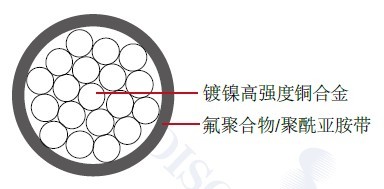

结构：
导体：镀镍高强度铜合金
绝缘：氟聚合物/聚酰亚胺带
绝缘材料厚度：13 mil ( 0.30 mm)
特性：
额定温度：260°C
额定电压：600 volts
MIL-Spec Wire 美军标线
SAE AS22759/82
颜色编码：MIL-STD-681
尺寸和重量：

AWG	导体绞合	导体直径 ( 最小)		导体直径 (最大)		成缆外径 (最小)		成缆外径 ( 最大)		重量 LBS/MFT
		In	mm	In	mm	In	mm	In	mm
26	19/38	0.018	0.445	0.020	0.518	0.030	0.762	0.034	0.864	1.43
24	19 /36	0.023	0.572	0.025	0.645	0.034	0.864	0.038	0.965	1.93
22	19 /34	0.029	0.724	0.031	0.798	0.040	1.016	0.043	1.092	2.85
20	19/32	0.037	0.927	0.040	1.026	0.048	1.219	0.051	1.295	4.38
