军用电缆
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/81绝缘为氟聚合物/聚酰亚胺带的线缆用于军事及航空航天等领域,该系列导线重量轻、不热缩和卓越的机械韧性等特点。

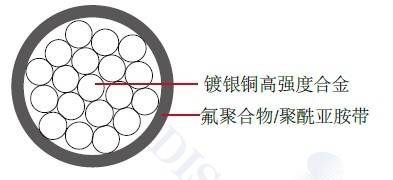

结构:
镀银铜高强度合金
氟聚合物/聚酰亚胺带
导体:镀银铜高强度合金
绝缘:氟聚合物/聚酰亚胺带
绝缘材料厚度:13 mil ( 0.30 mm)
特性:
额定温度:200°C
额定电压:600 volts
MIL-Spec Wire 美军标线
SAE AS22759/81
颜色编码:MIL-STD-681
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
In | mm | In | mm | In | mm | In | mm | |||
26 | 19 /38 | 0.018 | 0.445 | 0.020 | 0.518 | 0.030 | 0.762 | 0.034 | 0.864 | 1.43 |
24 | 19 /36 | 0.023 | 0.572 | 0.024 | 0.620 | 0.034 | 0.864 | 0.038 | 0.965 | 1.93 |
22 | 19 /34 | 0.029 | 0.724 | 0.031 | 0.798 | 0.040 | 1.016 | 0.043 | 1.092 | 2.85 |
20 | 19/32 | 0.037 | 0.927 | 0.040 | 1.003 | 0.048 | 1.219 | 0.051 | 1.295 | 4.38 |
