MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/80绝缘为氟聚合物/聚酰亚胺带的线缆用于军事及航空航天等领域,该系列导线重量轻、不热缩和卓越的机械韧性等特点。

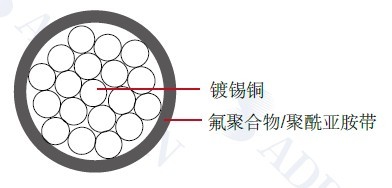

结构:
导体:镀锡铜
绝缘:氟聚合物/聚酰亚胺带
绝缘材料厚度:13 mil ( 0.30 mm)
特性:
额定温度:150°C
额定电压:600 volts
MIL-Spec Wire 美军标线
SAE AS22759/80
颜色编码:MIL-STD-681
尺寸与重量
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
26 | 19/38 | 0.018 | 0.445 | 0.020 | 0.518 | 0.03 | 0.762 | 0.034 | 0.864 | 1.43 |
24 | 19/36 | 0.023 | 0.572 | 0.024 | 0.620 | 0.034 | 0.864 | 0.038 | 0.965 | 1.93 |
22 | 19/34 | 0.029 | 0.724 | 0.031 | 0.798 | 0.04 | 1.016 | 0.043 | 1.092 | 2.85 |
20 | 19/32 | 0.037 | 0.927 | 0.039 | 1.001 | 0.048 | 1.219 | 0.051 | 1.295 | 4.38 |
18 | 19/30 | 0.046 | 1.156 | 0.049 | 1.255 | 0.056 | 1.422 | 0.060 | 1.524 | 6.60 |
16 | 19/29 | 0.052 | 1.308 | 0.055 | 1.407 | 0.063 | 1.600 | 0.067 | 1.702 | 8.30 |
14 | 19/27 | 0.065 | 1.638 | 0.069 | 1.763 | 0.076 | 1.930 | 0.080 | 2.032 | 12.60 |
12 | 37/28 | 0.084 | 2.121 | 0.089 | 2.271 | 0.096 | 2.438 | 0.100 | 2.540 | 19.60 |
10 | 37/26 | 0.106 | 2.692 | 0.112 | 2.845 | 0.119 | 3.023 | 0.123 | 3.124 | 30.60 |
