军用电缆
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/35绝缘为交联乙烯-四氟乙烯共聚物(XL-ETFE)的线缆用于军事及航空航天等领域,该系列线缆是正常体重,高温机身的电子线,该系列导线采用经特殊改良后的交联,四氟乙烯的双重层间绝缘共聚物(ETFE)材料绝缘,具有耐高低温、不热缩和卓越的机械韧性,抗高PH值的清洗液,燃油,润滑油和其他一些化学品的腐蚀,能防烟雾、防霉菌、防湿热及优异的抗高能辐射,可以在恶劣的环境中提供高可靠性服务。

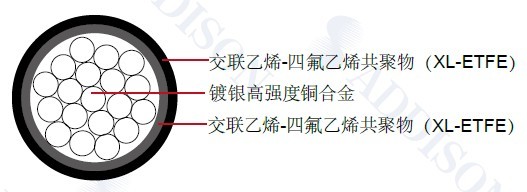

结构:
导体:镀银高强度铜合金
绝缘:交联乙烯-四氟乙烯共聚物(XL-ETFE)
绝缘材料厚度:10 mil ( 0.25 mm)
护套:交联乙烯-四氟乙烯共聚物(XL-ETFE)
特性:
额定温度: 200°C
额定电压: 600 volts
MIL-Spec Wire
SAE AS22759
颜色代码: 10种基本颜色
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
In | mm | In | mm | In | mm | In | mm | |||
26 | 19/38 | 0.018 | 0.445 | 0.020 | 0.518 | 0.038 | 0.965 | 0.042 | 1.067 | 1.7 |
24 | 19/36 | 0.023 | 0.572 | 0.024 | 0.620 | 0.043 | 1.092 | 0.047 | 1.194 | 2.3 |
22 | 19/34 | 0.029 | 0.724 | 0.031 | 0.798 | 0.048 | 1.219 | 0.052 | 1.321 | 3.3 |
20 | 19/32 | 0.037 | 0.927 | 0.040 | 1.003 | 0.056 | 1.422 | 0.06 | 1.524 | 4.8 |
