军用电缆 | |||||||||||||
|
MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/34绝缘为交联乙烯-四氟乙烯共聚物(XL-ETFE)的线缆用于军事及航空航天等领域,该系列线缆是正常体重,高温机身的电子线,该系列导线采用经特殊改良后的交联,四氟乙烯的双重层间绝缘共聚物(ETFE)材料绝缘,具有耐高低温、不热缩和卓越的机械韧性,抗高PH值的清洗液,燃油,润滑油和其他一些化学品的腐蚀,能防烟雾、防霉菌、防湿热及优异的抗高能辐射,可以在恶劣的环境中提供高可靠性服务。

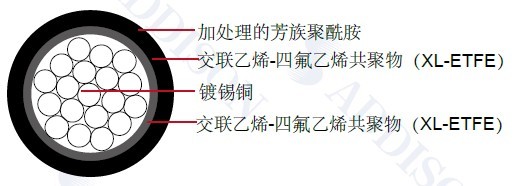

结构:
导体:镀锡铜
绝缘:交联乙烯-四氟乙烯共聚物(XL-ETFE)
绝缘材料厚度:10 mil ( 0.25 mm)
护套:交联乙烯-四氟乙烯共聚物(XL-ETFE)
编织:加处理的芳族聚酰胺,用于2 AWG以上的规格
特性:
额定温度: 150°C
额定电压: 600 volts
MIL-Spec Wire 美军标线
SAE AS22759/34
颜色代码:10 种基本颜色
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
24 | 19136 | 0.023 | 0.584 | 0.025 | 0.635 | 0.043 | 1.092 | 0.047 | 1.194 | 2.3 |
22 | 19/34 | 0.029 | 0.737 | 0.031 | 0.787 | 0.048 | 1.219 | 0.052 | 1.321 | 3.2 |
20 | 19/32 | 0.037 | 0.940 | 0.039 | 0.991 | 0.056 | 1.422 | 0.060 | 1.524 | 4.7 |
18 | 19/30 | 0.046 | 1.168 | 0.049 | 1.245 | 0.067 | 1.702 | 0.073 | 1.854 | 7.2 |
16 | 19/29 | 0.052 | 1.321 | 0.055 | 1.397 | 0.074 | 1.880 | 0.080 | 2.032 | 9.0 |
14 | 19/27 | 0.065 | 1.651 | 0.069 | 1.753 | 0.091 | 2.311 | 0.097 | 2.464 | 13.8 |
12 | 37/28 | 0.084 | 2.134 | 0.089 | 2.261 | 0.108 | 2.743 | 0.114 | 2.896 | 20.5 |
10 | 37/26 | 0.106 | 2.692 | 0.113 | 2.870 | 0.13 | 3.302 | 0.138 | 3.505 | 32.4 |
8 | 133/29 | 0.158 | 4.013 | 0.173 | 4.394 | 0.187 | 4.750 | 0.203 | 5.156 | 60.3 |
6 | 133/27 | 0.198 | 5.029 | 0.217 | 5.512 | 0.231 | 5.867 | 0.251 | 6.375 | 94.5 |
4 | 133/25 | 0.250 | 6.350 | 0.274 | 6.960 | 0.300 | 7.620 | 0.320 | 8.128 | 150.0 |
2 | 665/30 | 0.320 | 8.128 | 0.340 | 8.636 | 0.390 | 9.906 | 0.428 | 10.871 | 239.0 |
1 | 817/30 | 0.360 | 9.144 | 0.380 | 9.652 | 0.429 | 10.897 | 0.461 | 11.709 | 290.0 |
1/0 | 1045/30 | 0.395 | 10.033 | 0.425 | 10.795 | 0.469 | 11.913 | 0.501 | 12.725 | 377.0 |
2/0 | 1330/30 | 0.440 | 11.176 | 0.475 | 12.065 | 0.529 | 13.437 | 0.561 | 14.249 | 487.0 |
