MIL-W-22759
应用与描述:
单芯美军标MIL-W-22759/33绝缘为单层交联乙烯-四氟乙烯共聚物(XL-ETFE)的线缆用于军事及航空航天等领域,该系列导线采用经特殊改良后的氟材料绝缘,具有耐高低温、重量轻、不热缩和卓越的机械韧性,能防烟雾、防霉菌、防湿热及优异的抗高能辐射,可以在恶劣的环境中提供高可靠性服务。

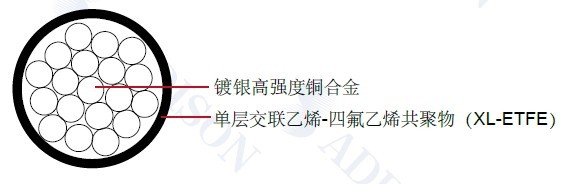

结构:
导体:镀银高强度铜合金
绝缘:单层交联乙烯-四氟乙烯共聚物(XL-ETFE)
绝缘材料厚度:6 mil ( 0.15 mm)
特性:
额定温度: 200°C
额定电压:600 volts
MIL-Spec Wire 美军标线
SAE AS22759/33
颜色代码:10 basic colors
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
30 | 7/38 | 0.011 | 0.279 | 0.012 | 0.305 | 0.022 | 0.559 | 0.026 | 0.66 | 0.66 |
28 | 7/36 | 0.014 | 0.356 | 0.016 | 0.406 | 0.025 | 0.635 | 0.029 | 0.737 | 0.91 |
26 | 19/38 | 0.018 | 0.457 | 0.020 | 0.508 | 0.03 | 0.762 | 0.034 | 0.864 | 1.40 |
24 | 19/36 | 0.023 | 0.584 | 0.026 | 0.660 | 0.035 | 0.889 | 0.039 | 0.991 | 2.00 |
22 | 19/34 | 0.029 | 0.737 | 0.033 | 0.838 | 0.041 | 1.041 | 0.045 | 1.143 | 2.90 |
20 | 19/32 | 0.037 | 0.94 | 0.041 | 1.041 | 0.048 | 1.219 | 0.052 | 1.321 | 4.40 |
