应用与描述:
单芯美军标MIL-W-22759/32绝缘为单层交联乙烯-四氟乙烯共聚物(XL-ETFE)的线缆用于军事及航空航天等领域,该系列导线采用经特殊改良后的氟材料绝缘,具有耐高低温、重量轻、不热缩和卓越的机械韧性,能防烟雾、防霉菌、防湿热及优异的抗高能辐射,可以在恶劣的环境中提供高可靠性服务。

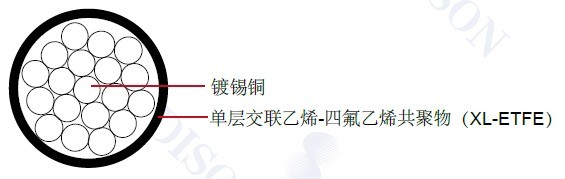

结构:
导体:镀锡铜
绝缘:单层交联乙烯-四氟乙烯共聚物(XL-ETFE)
绝缘材料厚度: 6 mil ( 0.15 mm)
特性:
额定温度:150°C
额定电压: 600 volts
MIL-Spec Wire 美军标线
SAE AS22759/32
颜色代码:10 basic colors
尺寸和重量:
AWG | 导体绞合 | 导体直径 ( 最小) | 导体直径 (最大) | 成缆外径 (最小) | 成缆外径 ( 最大) | 重量 LBS/MFT | ||||
|
|
In | mm | In | mm | In | mm | In | mm |
|
30 | 7/38 | 0.011 | 0.279 | 0.013 | 0.330 | 0.022 | 0.559 | 0.026 | 0.660 | 1 |
28 | 7/36 | 0.014 | 0.356 | 0.016 | 0.406 | 0.025 | 0.635 | 0.029 | 0.737 | 1 |
26 | 19/38 | 0.180 | 4.572 | 0.020 | 0.508 | 0.032 | 0.813 | 0.034 | 0.864 | 2 |
24 | 19/36 | 0.023 | 0.584 | 0.024 | 0.610 | 0.035 | 0.889 | 0.039 | 0.991 | 2 |
22 | 19/34 | 0.029 | 0.737 | 0.031 | 0.787 | 0.041 | 1.041 | 0.045 | 1.143 | 3 |
20 | 19/32 | 0.037 | 0.940 | 0.039 | 0.991 | 0.048 | 1.219 | 0.052 | 1.321 | 4 |
18 | 19/30 | 0.046 | 1.168 | 0.049 | 1.245 | 0.058 | 1.473 | 0.062 | 1.575 | 7 |
16 | 19/29 | 0.052 | 1.321 | 0.055 | 1.397 | 0.066 | 1.676 | 0.070 | 1.778 | 8 |
14 | 19/27 | 0.065 | 1.651 | 0.069 | 1.753 | 0.052 | 1.321 | 0.088 | 2.235 | 13 |
12 | 19/25 | 0.087 | 2.21 | 0.089 | 2.261 | 0.100 | 2.540 | 0.106 | 2.692 | 20 |
