MIL-W-16878-6-Type-ET-Wire

应用与描述：
单芯的聚四氟乙烯(PTFE) 绝缘 MIL-W-16878/6（ET类）电线应用于军事，电源导线，电子布线及医疗电子，美军标电线具有估良的耐热老化，焊接损坏，火焰及湿气，PTFE 绝缘材料提供高可靠性和优异的热稳定性，具有抗化学品，紫外线辐射及霉菌的生长，抵抗溶液，油脂，臭氧和大多数其他化学品，对周围环境无毒，安全。PTFE 绝缘与其他绝缘相比具有节省空间和重量，易于安装等特点。

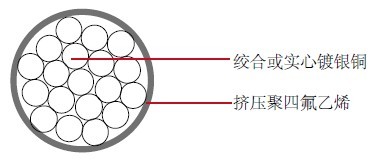

结构：
导体：绞合或实心镀银铜
绝缘：挤压聚四氟乙烯(PTFE)
绝缘壁厚度：0.006"
特性：
额定温度：-60°C 到 200°C
额定电压：250 volts
MIL-W-16878/6( ET类)
颜色编码：MIL-STD-104 (见12页)
10 种基本颜色(黑，棕，红，橙，黄，绿，蓝，紫，灰，白)
尺寸和重量：

AWG	导体绞合	导体直径		成缆外径		重量 LBS/MFT
		in	mm	in	mm
32	7/40	0.090	0.230	0.021	0.500	0.5
30	Solid	0.010	0.254	0.022	0.600	0.6
30	7/38	0.012	0.310	0.024	0.600	0.7
28	Solid	0.013	0.330	0.025	0.600	0.8
28	7/36	0.015	0.380	0.027	0.700	1.0
28	19/40	0.150	0.380	0.027	0.700	1.0
26	Solid	0.016	0.410	0.028	0.700	1.2
26	19/38	0.019	0.480	0.031	0.800	1.4
26	7/34	0.019	0.480	0.031	0.800	1.3
24	Solid	0.020	0.500	0.032	0.800	1.9
24	7/32	0.024	0.610	0.036	0.900	1.9
24	19/36	0.024	0.610	0.036	0.900	2.0
22	7/30	0.030	0.760	0.042	1.100	2.9
20	7/28	0.038	0.970	0.046	1.200	4.3
20	19/32	0.038	0.970	0.046	1.200	4.7
