MIL-W-16878-4-Type-E-Wire
应用与描述:
单芯的聚四氟乙烯 (PTFE) 绝缘 MIL-W-16878/4(E类)电线应用于军事,电源导线,电子布线及医疗电子,美军标电线具有估良的耐热老化,焊接损坏,火焰及湿气,PTFE 材料具有抵抗溶液,油脂,臭氧和大多数其他化学品。PTFE绝缘与其他绝缘相比具有节省空间和重量,易于安装等特点。

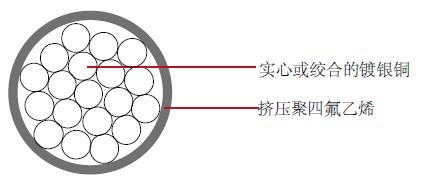

结构:
导体:实心或绞合的镀银铜
绝缘:挤压聚四氟乙烯(PTFE)
绝缘壁厚度:0.010"
特性:
额定温度:-65°C 到 200°C
额定电压:600 volts
MIL-W-16878/4(E类)
颜色编码:MIL-STD-104 (见12页)
10 种基本颜色(黑,棕,红,橙,黄,绿,蓝,紫,灰,白)
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 成缆外径 | 重量 LBS/MFT | ||
in | mm | in | mm | |||
32 | 7/40 | 0.009 | 0.230 | 0.030 | 0.800 | 1.0 |
30 | Solid | 0.010 | 0.254 | 0.030 | 0.800 | 1.0 |
30 | 7/38 | 0.012 | 0.310 | 0.032 | 0.800 | 1.0 |
28 | Solid | 0.013 | 0.330 | 0.033 | 0.800 | 2.0 |
28 | 7/36 | 0.015 | 0.380 | 0.035 | 0.900 | 2.0 |
28 | 19/40 | 0.150 | 0.380 | 0.039 | 1.000 | 2.0 |
26 | Solid | 0.016 | 0.410 | 0.036 | 0.900 | 2.0 |
26 | 7/34 | 0.019 | 0.480 | 0.040 | 1.000 | 2.0 |
26 | 19/38 | 0.019 | 0.480 | 0.039 | 1.000 | 2.0 |
24 | Solid | 0.020 | 0.510 | 0.040 | 1.000 | 3.0 |
24 | 7/32 | 0.024 | 0.610 | 0.044 | 1.100 | 3.0 |
24 | 19/36 | 0.024 | 0.610 | 0.045 | 1.100 | 3.0 |
22 | Solid | 0.025 | 0.640 | 0.045 | 1.100 | 4.0 |
22 | 7/30 | 0.030 | 0.760 | 0.050 | 1.300 | 4.0 |
22 | 19/34 | 0.030 | 0.760 | 0.051 | 1.300 | 4.0 |
20 | Solid | 0.032 | 0.810 | 0.052 | 1.300 | 5.0 |
20 | 7/28 | 0.038 | 0.970 | 0.058 | 1.500 | 5.0 |
20 | 19/32 | 0.038 | 0.970 | 0.058 | 1.500 | 6.0 |
18 | Solid | 0.040 | 1.020 | 0.060 | 1.500 | 8.0 |
18 | 7/26 | 0.048 | 1.220 | 0.069 | 1.800 | 8.0 |
18 | 19/30 | 0.047 | 1.190 | 0.069 | 1.800 | 8.0 |
16 | 19/29 | 0.053 | 1.350 | 0.080 | 2.000 | 10.0 |
14 | 19/27 | 0.067 | 1.700 | 0.095 | 2.400 | 15.0 |
12 | 19/25 | 0.084 | 2.130 | 0.114 | 2.900 | 23.0 |
10 | 37/26 | 0.108 | 2.740 | 0.134 | 3.400 | 35.0 |
