MIL-W-16878-3-Type-D-Wire
应用与描述:
单芯的聚氯乙烯(PVC)绝缘 MIL-W-16878/3(D类)电线应用于电气及电子应用,军事及航空航天,及电子设备的内部布线等,这类线具有阻燃,耐化学品腐蚀,抗水,油,酸,溶剂等特点。

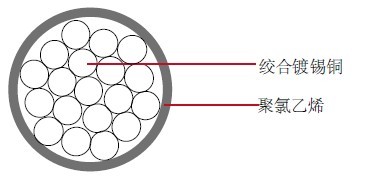

结构:
绞合镀锡铜
聚氯乙烯
导体:绞合镀锡铜
绝缘:聚氯乙烯(PVC)
绝缘壁厚度:0.03"
特性:
额定温度:-55°C 到 105°C
额定电压:3000 volts
MIL-W-16878/3( D类)
颜色编码:MIL-STD-104 (见12页)
10 种基本颜色(黑,棕,红,橙,黄,绿,蓝,紫,灰,白)
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 成缆外径 | 重量 LBS/MFT | ||
in | mm | in | mm | |||
24 | 1/24 | 0.020 | 0.511 | 0.082 | 2.080 | 4.2 |
24 | 7/32 | 0.024 | 0.610 | 0.082 | 2.180 | 5.0 |
24 | 19/36 | 0.024 | 0.610 | 0.082 | 2.180 | 5.0 |
22 | 7/30 | 0.030 | 0.762 | 0.089 | 2.340 | 6.0 |
22 | 19/34 | 0.030 | 0.762 | 0.089 | 2.340 | 6.0 |
22 | 1/22 | 0.030 | 0.762 | 0.092 | 2.340 | 5.0 |
20 | 7/28 | 0.038 | 0.96 | 0.097 | 2.540 | 8.0 |
20 | 19/32 | 0.038 | 0.965 | 0.097 | 2.540 | 8.0 |
18 | 7/26 | 0.048 | 1.220 | 0.107 | 2.790 | 10.0 |
18 | 19/30 | 0.048 | 1.220 | 0.107 | 2.790 | 10.0 |
18 | 1/18 | 0.403 | 1.020 | 0.102 | 2.590 | 9.3 |
16 | 26/30 | 0.055 | 1.400 | 0.116 | 2.970 | 13.0 |
16 | 1/16 | 0.051 | 1.290 | 0.113 | 2.870 | 12.6 |
14 | 19/27 | 0.069 | 1.750 | 0.130 | 3.330 | 18.0 |
14 | 1/14 | 0.064 | 1.630 | 0.126 | 3.200 | 16.9 |
14 | 41/30 | 0.071 | 1.800 | 0.134 | 3.400 | 17.9 |
12 | 19/25 | 0.089 | 2.260 | 0.162 | 4.090 | 29.0 |
12 | 37/28 | 0.089 | 2.260 | 0.156 | 3.960 | 28.9 |
12 | 65/30 | 0.089 | 2.260 | 0.165 | 4.190 | 28.5 |
10 | 37/26 | 0.107 | 2.720 | 0.190 | 4.520 | 40.0 |
8 | 133/29 | 0.167 | 1.240 | 0.245 | 6.200 | 68.0 |
6 | 133/27 | 0.210 | 5.330 | 0.295 | 7.370 | 101.0 |
4 | 133/25 | 0.266 | 6.760 | 0.351 | 8.920 | 154.0 |
2 | 665/30 | 0.342 | 6.760 | 0.425 | 10.800 | 231.0 |
1 | 817/30 | 0.382 | 9.700 | 0.475 | 12.070 | 284.0 |
1/0 | 1045/30 | 0.431 | 10.950 | 0.530 | 13.460 | 361.0 |
