MIL-W-16878-11-Type-K-Wire
应用与描述:
单芯聚四氟乙烯 PTFE 绝缘 MIL-W-16878/11(K类)电线用于电子设备,电机引线及计算机背部面板。

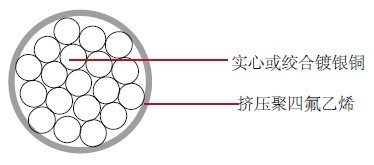

结构:
实心或绞合镀银铜
挤压聚四氟乙烯
导体:实心或绞合镀银铜 (这类线也有镀锡铜导体)
绝缘:挤压聚四氟乙烯(PTFE)
绝缘壁厚度:0.010"
特性:
额定温度:-55°C 到 +200°C
额定电压:600 volts
MIL-W-16878/11( K类)
颜色编码:MIL-STD-104 (见12页)
10 种基本颜色(黑,棕,红,橙,黄,绿,蓝,紫,灰,白)
尺寸和重量:
AWG | 导体绞合 | 导体直径 | 成缆外径 | 重量 LBS/MFT | ||
in | mm | in | mm | |||
32 | 7/40 | 0.009 | 0.229 | 0.029 | 0.737 | 1.0 |
32 | 19/44 | 0.010 | 0.254 | 0.030 | 0.762 | 1.0 |
30 | Solid | 0.010 | 0.254 | 0.030 | 0.762 | 1.0 |
30 | 7/38 | 0.012 | 0.305 | 0.032 | 0.813 | 1.0 |
30 | 16/42 | 0.012 | 0.305 | 0.032 | 0.813 | 1.0 |
28 | Solid | 0.013 | 0.330 | 0.033 | 0.838 | 2.0 |
28 | 7/36 | 0.015 | 0.381 | 0.035 | 0.889 | 2.0 |
28 | 19/40 | 0.015 | 0.381 | 0.035 | 0.889 | 2.0 |
26 | Solid | 0.016 | 0.406 | 0.036 | 0.914 | 2.0 |
26 | 7/34 | 0.019 | 0.483 | 0.039 | 0.991 | 2.0 |
26 | 19/38 | 0.019 | 0.483 | 0.039 | 0.991 | 2.0 |
24 | Solid | 0.020 | 0.508 | 0.040 | 1.016 | 3.0 |
24 | 7/32 | 0.024 | 0.610 | 0.044 | 1.118 | 3.0 |
24 | 19/36 | 0.024 | 0.610 | 0.044 | 1.118 | 3.0 |
22 | Solid | 0.025 | 0.635 | 0.045 | 1.143 | 4.0 |
22 | 7/30 | 0.030 | 0.762 | 0.050 | 1.270 | 4.0 |
22 | 19/34 | 0.030 | 0.762 | 0.050 | 1.270 | 4.0 |
20 | Solid | 0.032 | 0.813 | 0.050 | 1.270 | 5.0 |
20 | 7/28 | 0.036 | 0.914 | 0.058 | 1.473 | 5.0 |
20 | 19/32 | 0.038 | 0.965 | 0.058 | 1.473 | 5.0 |
18 | 7/26 | 0.048 | 1.219 | 0.069 | 1.753 | 8.0 |
18 | 19/30 | 0.047 | 1.194 | 0.069 | 1.753 | 8.0 |
16 | 19/29 | 0.053 | 1.346 | 0.080 | 2.032 | 10.0 |
14 | 19/27 | 0.067 | 1.702 | 0.094 | 2.388 | 15.0 |
12 | 19/25 | 0.084 | 2.134 | 0.113 | 2.870 | 23.0 |
10 | 37/26 | 0.110 | 2.794 | 0.132 | 3.353 | 35.0 |
8 | 133/29 | 0.162 | 4.115 | 0.190 | 4.826 | 60.0 |
