防火电缆
FFX200P 05SOZ1-U (PH30) (CU/SR/OSCR/LSZH 300/500V Class 1)
FFX200P 05SOZ1-R (PH30) (CU/SR/OSCR/LSZH 300/500V Class 2)
应用
该电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，当需要保证高频信号的传输时，这些电缆通常应用于室内的仪表和控制电缆，办公楼内的电气噪音环境和警报系统的配线电缆。
标准
符合BS7629-1标准的设计
防火性能
| 线路完整性 | IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1) |
| 施加机械冲击时的线路完整性 | EN 50200(PH120); CEI 20-36/4-0 |
| 施加机械冲击和水喷射时的线路完整性 | EN 50200 附录 E |
| 系统线路完整性 | 取决于铺设系统的DIN 4102-12, E30 |
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代

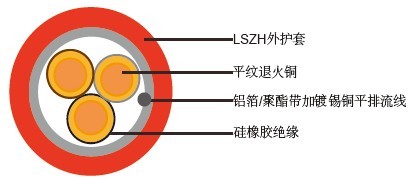

电缆结构
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分的防火硅橡胶E12类
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；带有镀锡铜地线的铝带或者聚酯带
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
色码
绝缘层颜色：
达到6对导线的电缆，颜色为黑色&红色/黑色&蓝色/红色&蓝色/黄色&黑色/黄色&红色/黄色&
蓝色
导线大于6对的电缆，所有的线对绝缘层颜色都标为黑色&红色
护套颜色：红色（也可根据需要选择其他颜色）
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：7.5×OD（非铠装电缆）
结构参数
| 对数和导体直径 | 绝缘层厚度 | 护套厚度 | 标称直径 | 标称重量 |
| mm2 | mm | mm | mm | kg/km |
| 1对 | ||||
| 1x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.0 | 7.4 | 77 |
| 1x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 1.0 | 8.7 | 100 |
| 2对 | ||||
| 2x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.0 | 10.6 | 130 |
| 2x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 1.0 | 10.2 | 188 |
| 3对 | ||||
| 3x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.0 | 11.2 | 196 |
| 3x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 1.0 | 12.9 | 223 |
| 5对 | ||||
| 5x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.2 | 13.7 | 245 |
| 5x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 1.4 | 16.7 | 346 |
| 6对 | ||||
| 6x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.2 | 14.8 | 300 |
| 6x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 1.4 | 17.5 | 426 |
| 10对 | ||||
| 10x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.4 | 18.9 | 378 |
| 10x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 1.6 | 23.4 | 541 |
| 15对 | ||||
| 15x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.6 | 23.2 | 567 |
| 15x2x1.5 绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 1.8 | 28.9 | 892 |
| 20对 | ||||
| 20x2x1 绞合 FFX200P 05SOZ1-R(PH30) | 0.6 | 1.8 | 26.2 | 831 |
| 20x2x1.5绞合 FFX200P 05SOZ1-R(PH30) | 0.7 | 2.0 | 32.5 | 1182 |
